SMT pick and place maskine 7000 stk/h hwt444f Høj hastighed intelligent stabilitet høj tre dages levering af trækasser
Produkt introduktion
Hvad er den fremtidige markedsefterspørgsel efter patchmaskinen
Med den stigende efterspørgsel efter hurtigere og mere effektive fremstillingsprocesser bliver pick and place maskiner mere
nødvendigt end nogensinde før. Et nøglekrav til pick and place maskiner er større fleksibilitet og automatisering i
fremstillingsprocessen. Producenter har brug for maskiner, der kan håndtere forskellige komponentstørrelser, former og typer med lethed, og også
nemt tilpasses skiftende produktionskrav. Som sådan kan du vælge og placere maskiner med avancerede visionsystemer, der hurtigt kan
genkende og præcist placere komponenter på boards vil være i høj efterspørgsel. Et andet nøglekrav er højere gennemløb og hurtigere
hastigheder. Vælg og placer maskiner, der kan arbejde ved højere hastigheder og præcist placere komponenter i et hurtigt tempo, vil være en
et værdifuldt aktiv for elektronikproducenter, der ønsker at øge produktionseffektiviteten. Til sidst, efterhånden som industrien bevæger sig mod mere
bæredygtige produktionsprocesser, vil der være efterspørgsel efter mere energi-effektive og miljøvenlige-udvælgelsesmaskiner, der
kan være med til at reducere energiforbrug og spild. Samlet set vil pluk-og-place-maskiner med avancerede funktioner og muligheder være med
stor efterspørgsel, da producenter fortsætter med at søge forbedret hastighed, effektivitet og bæredygtighed i deres produktionsprocesser.
|
Antal placeringshoveder |
4(høj-nøjagtighed) |
|
Antal IC-bakker |
48 |
|
Antal foderautomater |
50/44 (med forbehold for 8 mm feeder) |
|
Positioneringsnøjagtighed |
0,01 mm |
|
Gentagen monteringsnøjagtighed |
0,05 mm |
|
Monteringshastighedsområde for modstand |
5000-8000 stk/t kapacitans komponenter |
|
Gældende komponenter |
modstand, kondensator, chip, lampeperle 0201-30*30 mm osv. |
|
Understøttet maksimalt PCB-areal |
50*50 mm-(50F)350*190mm /(44F)350*260mm |
|
Foderautomater |
elektrisk feeder, pneumatisk feeder, vibrerende feeder, IC-bakke osv. |
|
Genkendelsesanordninger |
mærke kamera x1, kamera med hurtig genkendelse x4, høj-præcisionskamera x1 |
|
Maksimal højde af relevante komponenter |
Mindre end eller lig med 7 mm |
|
PCB-transporttilstand |
tre-indgang, automatisk forbindelse fra venstre mod højre, automatisk PCB-positionering |
|
Marker Positionering |
manuel/automatisk |
|
Programmeringsmetode |
automatisk programmering efter manuel import af filer med PCB-koordinater |
|
Kontrolsystem |
HuaweiGuochuang kontrolsystem |
|
Maksimal trinlængde på XY-aksen |
629mm*679mm |
|
Spor af XY-aksen |
lineær bevægelsesguide + skruetrækker |
|
Bevægelsestilstand for XY-aksen |
intelligent sammenkobling af acceleration og deceleration af kurve og linje, integreret lineær interpolationsalgoritme. |
|
Styre computer |
industriel kontrolcomputer med Intel højtydende-processor |
|
Justeringsmetode for spor |
elektrisk |
|
Udvalg af dysebuffer |
4,5 mm |
|
Maksimal trinlængde på Z-aksen |
20 mm |
|
Vinkelområde for komponenter |
±180 grader |
|
Motor |
AC Servo Motor serie |
|
Chauffør |
høj-hastigheds-DSP-driver |
|
Luftforsyningskrav |
olievandfilter, større end eller lig med 50L, støvfilter og lufttrykstabilisator osv. |
|
Vakuumforsyning af dyse |
vakuumgenerator, der integrerer-højhastighedsvakuumburst-funktionen |
|
Område af lufttilførselstryk |
0,5-0,7Mpa |
|
OS |
Uafhængig forskning og udvikling SMT intelligent OS baseret på Windows |
|
PCB kræver |
3-5 mm proceskant i automatisk tilstand |
|
Visionsdisplay |
17-tommer industriel kontroldisplay |
|
Kabel |
holdbart fleksibelt kabel (10 millioner gange) |
|
Strømforsyning |
220V 50/60Hz |
|
Gennemsnitlig effekt |
600W |
|

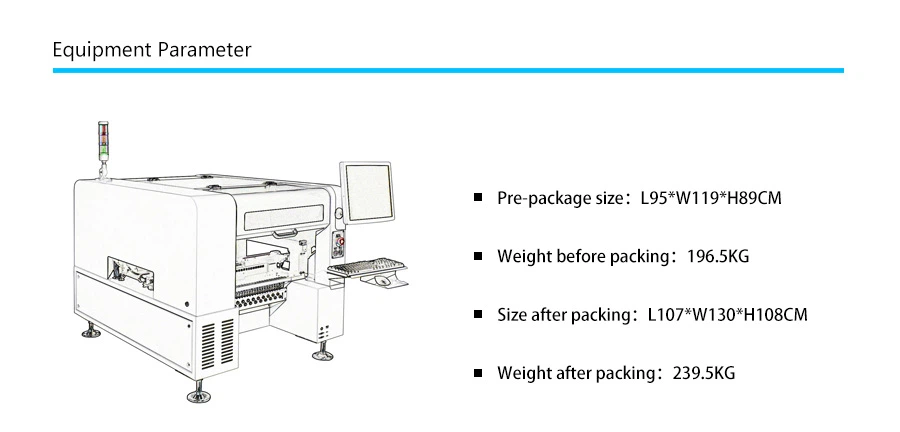

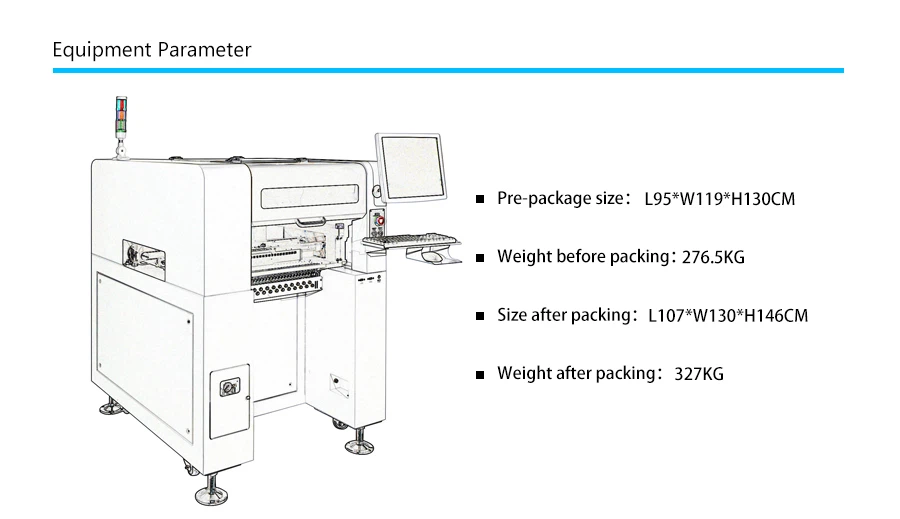

Maskinens dimensioner |
skrivebordsmaskine 1140*900*900mm |
|
Vægt |
(skrivebordsmaskine)210kg (lodret maskine)280kg |
